互感器檢測儀

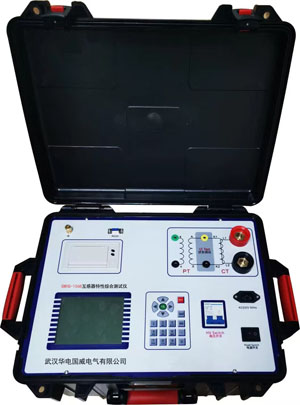

GWHG-106系列全功能互感器特性綜合測試儀

GWHG-106系列全功能互感器特性綜合測試儀

GWHG-106系列(106/106A/106B)互感器特性綜合測試儀，是一種專門為測試互感器：伏安特性、變比、極性、誤差曲線、角差比差、計算拐點和二次側回路檢查等設計的多功能現場試驗儀器。實驗時僅需設定測試電壓/電流值，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持數據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過RS232接口將測試數據上傳到電腦進行編輯保存或打印。操作簡單方便，提高工作效率。

全功能互感器特性綜合測試儀、互感器綜合測試儀、互感器檢測儀、互感器特性測試儀

1. 安全可靠：
電源控制技術，單相AC220V輸入電源，并且工作電源與功率電源共用一個輸入端口,設計更加科學合理,使用更加安全可靠。
2. 使用方便：
僅需設定測試的最大電壓和最大電流，裝置將自動升壓并能自動將勵磁特性/伏安特性測試曲線描繪出來，自動計算拐點。
3. 輸出容量大：
單機220V輸入時最大電壓輸出0-1000V/2500V（根據型號不同），單機最大電流輸出0-20A/1000A（根據型號不同可定制），非常適合現場檢修使用。
4. 功能齊全：
不僅可測試勵磁特性/伏安特性、變比和極性、10% & 5%的誤差曲線、角差、比差，還可以進行互感器二次負載測試、交流耐壓測試、通流測試。
5. 接線方式簡單：
采用單電源輸入端口；接線方式安全簡單，非常適合現場使用，能夠有效降低勞動強度，提高工作效率；
6. 大屏顯示：
采用大屏幕320x240點陣液晶屏，測試時直接顯示伏安曲線圖，直觀方便；
7. 快速打�。�
采用熱敏打印機，自動篩選打印典型報告使用數據，非常適合進行現場數據對比。
8. 大容量存儲：
可保存3000組試驗數據，掉電后不丟失。
9. RS232 接口：方便連接新式筆記本電腦，上傳測試數據并進行編輯保存。
10.體積小，重量輕；方便現場使用。

工作電源	AC220V±10V （50～60Hz）
設備電源輸出波形	正弦波
伏安特性單機輸出電壓	0～1000V （106）,0～2500V(106A/106B)
伏安輸出電流	0～15 A
變比試驗單機輸出電流	0～20 A (106), 0～1000A(106A/106B)
伏安/變比測量精度	< 0.5%
角差測試精度	4分
比差測試精度	0.1級
工作溫度	－10～40℃
相對濕度	<85%
外形尺寸	425 X 290 X 310（mm）
重量	30kg

對于電流互感器（CT）：	對于電壓互感器（PT）：
伏安特性測試	伏安特性測試
變比測試	變比測試
極性判別	極性判別
5％和10％誤差曲線	5％和10％誤差曲線
一次通流（二次回路檢測）	工頻交流耐壓測試
退磁	退磁
工頻交流耐壓測試	角差/比差測試
角差/比差測試

選型指南：
GWHG-106系列全功能互感器特性綜合測試儀-快速選型指南：

型號	產品特點	技術參數
GWHG-106	具有105型所有功能外增加：CT/PT的比差和角差測試功能	工作電源：AC220V
		輸出電壓：0-1000V
		輸出電流：0-20A
GWHG-106A	具有106型所有功能提高單機輸出容量	工作電源：AC220V
		輸出電壓：0-2500V
		輸出電流：0-1000A
GWHG-106B	具有以上型號的所有功能并增加CT/PT二次實際負荷測量	工作電源：AC220V
		輸出電壓：0-2500V
		輸出電流：0-1000A
